產品詳情
DCD-12系列隔離開關產品說明

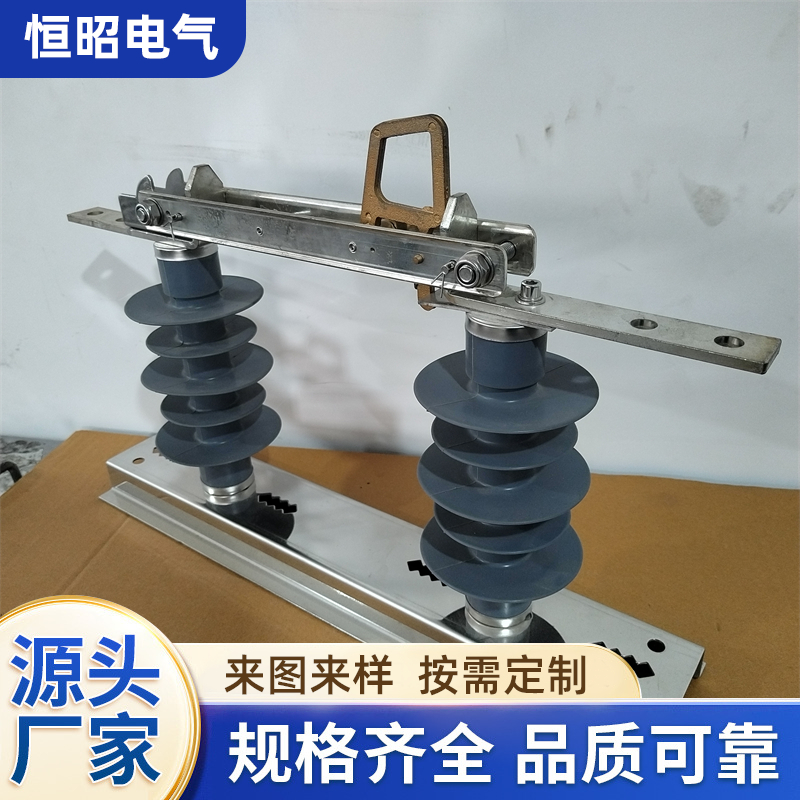

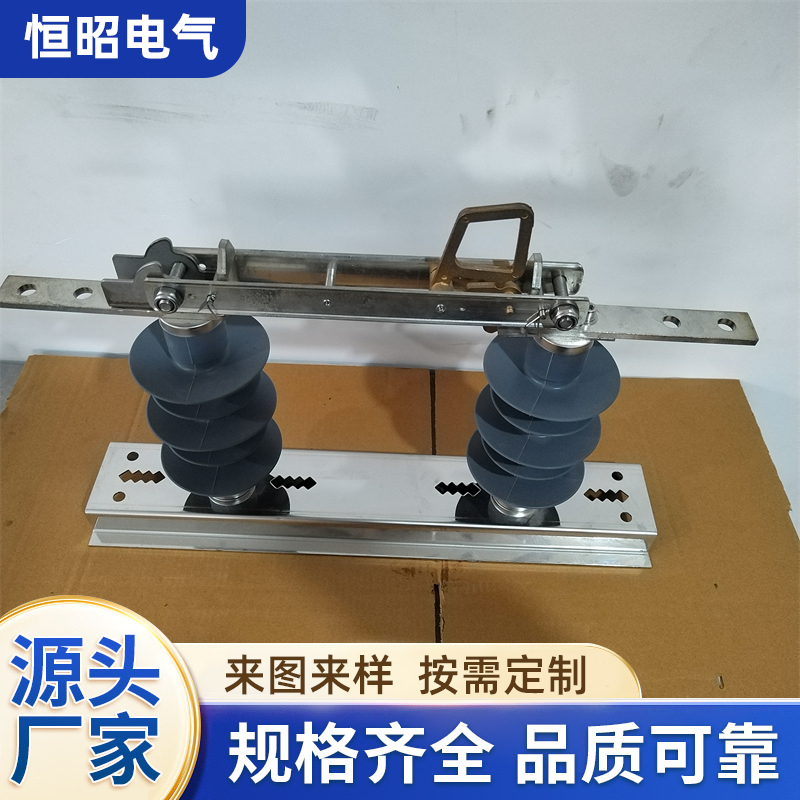

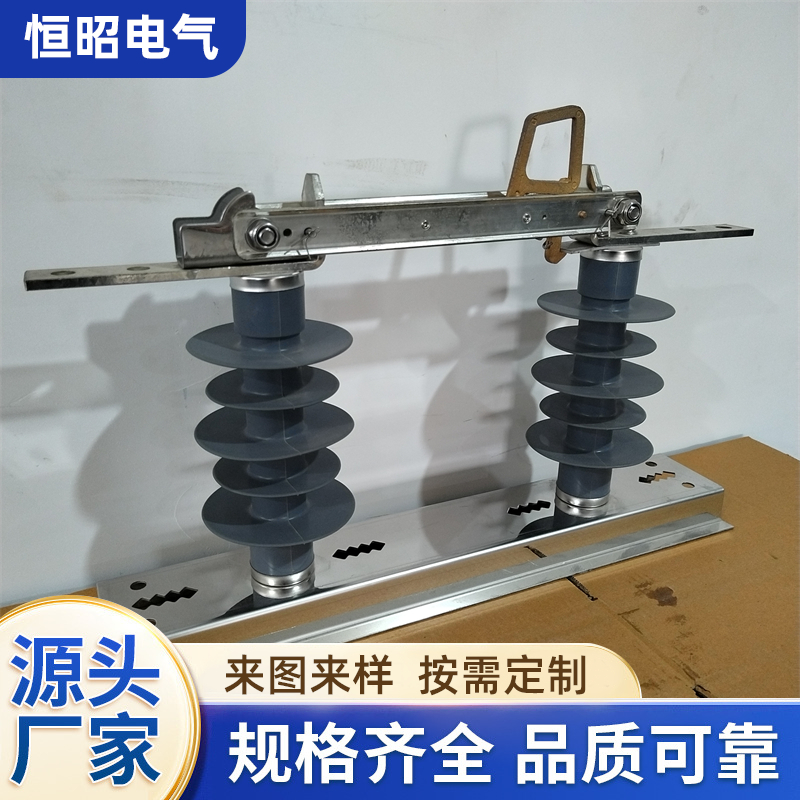

DCD-12系列隔離開關是ABB品牌的戶外高壓柱上單相隔離開關，主要應用于10kV或12kV電力系統。該系列產品設計用于在有電壓無負載的情況合電路，為線路檢修和維護提供一個可見的斷口，確保操作安全。
一、 主要型號與技術參數?
常見的型號包括DCD-12/630-A(N)、DCD-12/630等，主要技術規格如下：
額定電壓：12kV，部分型號擴展至24kV。
額定電流?：常見為630A，另有900A、1000A、1250A等規格可選。
額定短時耐受電流（熱穩定電流）：通常為20kA/4s（12kV）或25kA/2s、3s（24kV）。
額定峰值耐受電流（動穩定電流）：通常為50kA（12kV）或65kA（24kV）。
二、 產品結構與設計特點?
結構形式：采用雙柱式、單相結構，通常為雙投式設計，可選配雙接地功能。
底架：采用高強度鋼板經熱浸鋅工藝處理，具備良好的防腐性能和可靠的機械強度，便于安裝。
絕緣支柱：采用高強度硅橡膠絕緣子，重量輕、疏水性好，大爬距設計使其能達到IV級污穢等級，適用于重污穢環境。
主回路設計：采用對稱的雙靜觸頭設計，形成雙回路導通。緊固旋轉部分處于非主導電回路位置，有效降低了運行時的溫升。主要導電回路元器件采用鍍銀工藝，增強了導電性能。
三、 操作與安全特性
該系列隔離開關為手動操作設備，需使用標準的電力絕緣工具（如絕緣拉桿）進行操作。操作必須在無負荷狀態下進行。
為確保操作安全，防止帶負荷拉合隔離開關以及操作順序（如停電時先拉線路側刀閘、送電時先合母線側刀閘）顛倒，其控制接線可與相應斷路器閉鎖，或通過改進控制回路（如在回路中串入另一側隔離開關的輔助觸點）來實現防誤功能。
四、 維護與常見故障?
定期維護檢查是保障設備安全運行的關鍵，檢查項目應包括：
清潔觸頭接觸面，檢查有無損傷、過熱或變形。
檢查附件是否齊全完好。
檢查連接引線是否牢固、有無過熱。
檢查軟連接部件有無損壞。
檢查并潤滑操作機構和傳動部分。
檢查傳動部分與帶電部分的距離是否符合要求。
檢查底座及接地是否可靠。
機械故障是該類設備的主要故障類型，可能由安裝調試不當、機械腐蝕等問題引發，導致導電回路過熱或絕緣損壞。其中，支柱瓷絕緣子斷裂是危害性較大的故障，原因可能涉及絕緣子本身質量（含雜質、裂紋）、設計缺陷或制造工藝問題。
五、 應用場景與選型
DCD-12系列隔離開關適用于10-12kV戶外配電線路，作為電氣隔離設備使用。在選型時需根據系統電壓、額定電流、短路電流水平以及安裝環境（如污穢等級）確定具體型號。該產品可與電動操動機構組合，實現遠距離分合操作。
