產品詳情

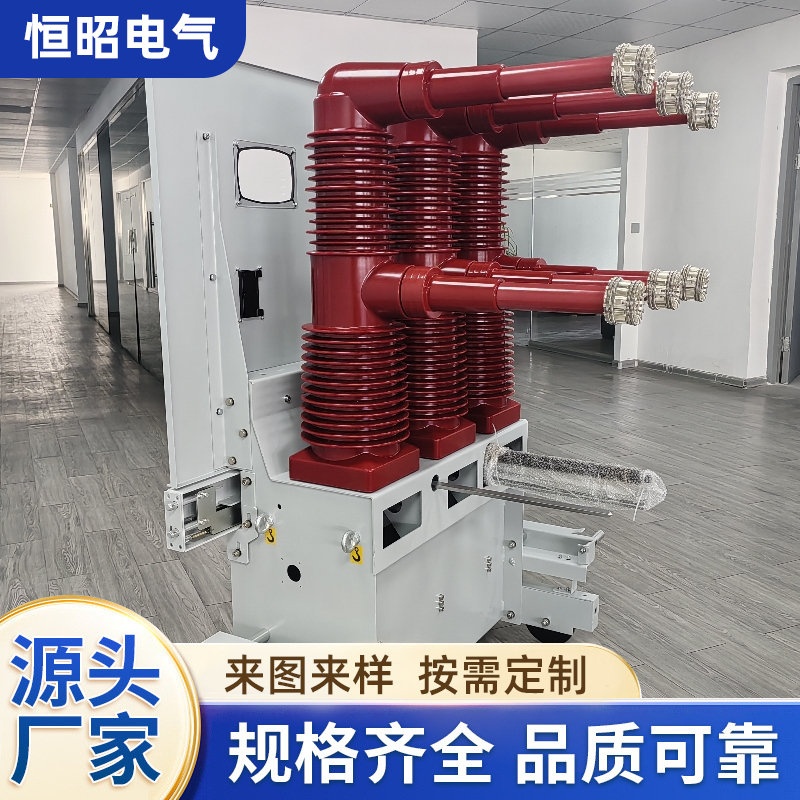

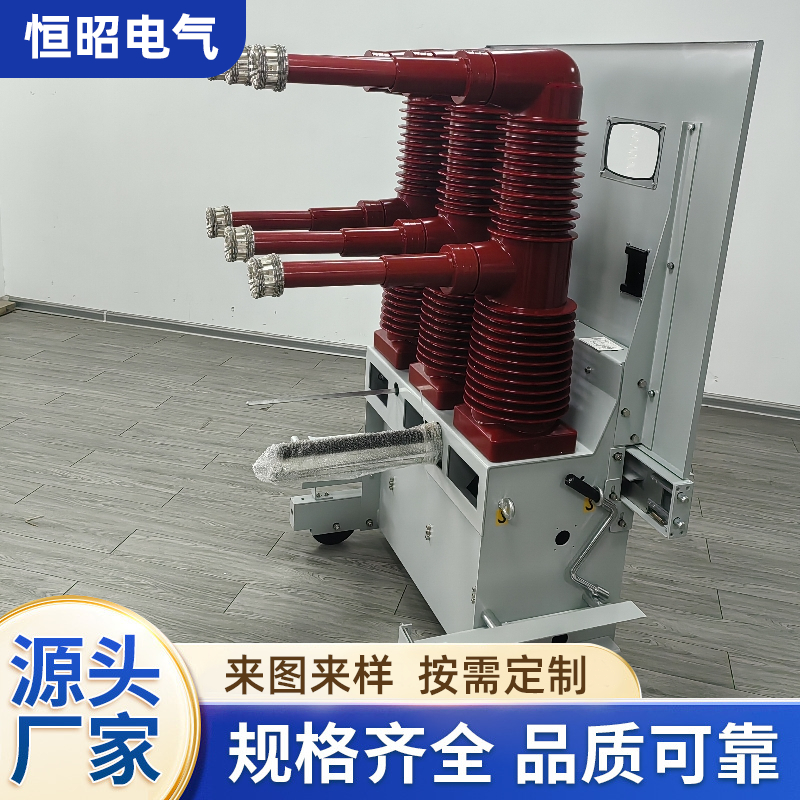

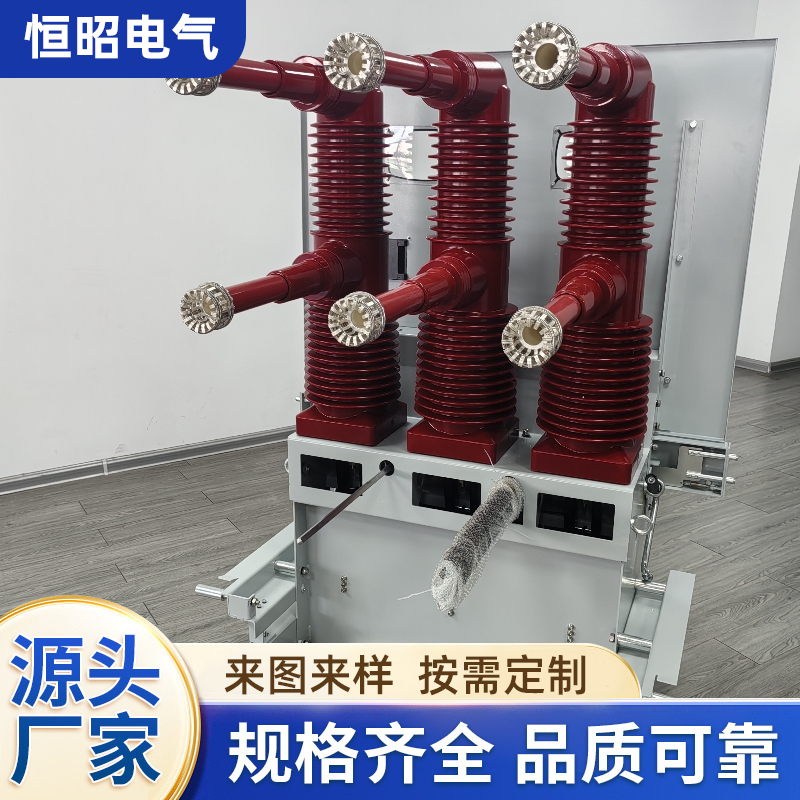

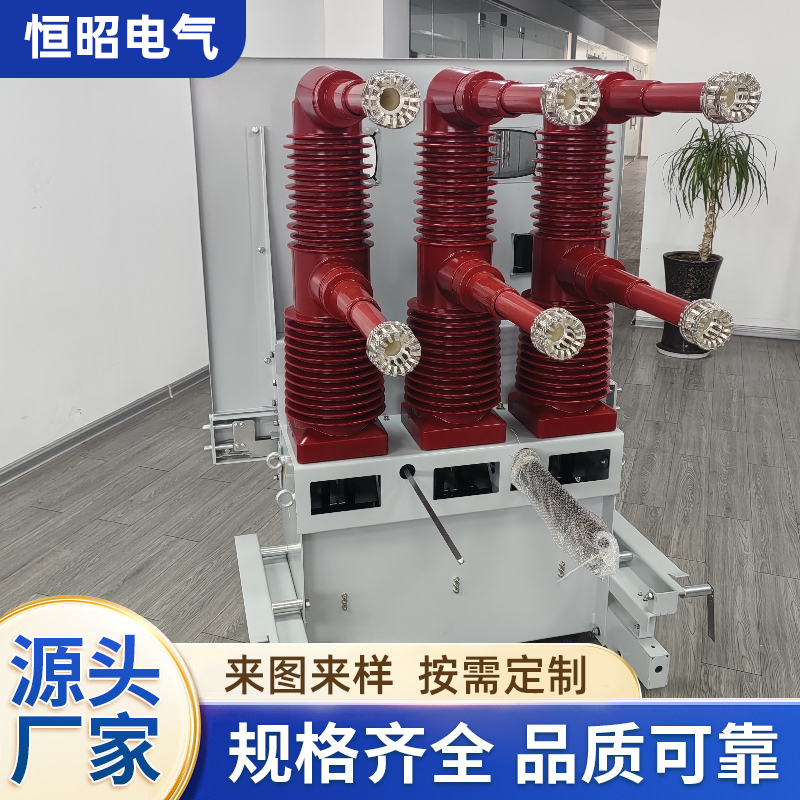

ZN85-40.5型戶內交流高壓真空斷路器，適配KYN61-40.5（Z）型開關柜，適用于三相交流50Hz、40.5kV電力系統，符合GB1984-2014標準 。其主要應用于工礦企業、發電廠及變電站，可切斷負荷電流、過載電流及故障電流，并支持頻繁操作 。該斷路器配有CT19彈簧操動機構，產品分為固定式和手車式兩種 。其性能達到E2-C2-M2級，機械壽命為10000次?？稍?15℃至+40℃環境溫度及海拔1000m（可擴展至3500m）條件下運行。產品適配主流1200mm、1400mm、1680mm寬開關柜，通用性較好。其滅弧系統通過傳動桿與絕緣子聯動控制分合閘狀態，采用落地式結構及復合絕緣方式，操動機構采用模塊化設計 。配套設備包括熔斷器手車、隔離手車等。手車配備絲杠螺母推進機構，可在斷開/試驗位與工作位間移動，并具備自鎖防移位功能 。該斷路器適用于發電廠、變電站、工礦企業、城市基礎設施建設、新能源及智能電網等領域。
該斷路器額定電壓為40.5kV，三相交流50Hz，額定電流包括630A、1250A、1600A、2000A。 額定短路開斷電流為25kA、31.5kA，額定短時耐受電流(4S)為25kA、31.5kA。額定峰值耐受電流和額定短路關合電流(峰值)均為63kA、80kA。絕緣水平方面，額定短時工頻耐受電壓(1min)為95kV，額定雷電沖擊耐受電壓(峰值)為185kV。額定短路電流開斷次數為20次，機械壽命為10000次。額定操作順序為分-0.3秒-合分-180秒-合分。額定操作電壓為AC/DC220V、AC/DC110V，額定操作電流為0.96A、1.05A。操動機構為彈簧儲能式，可用交流、直流或手動操作。產品分為固定式和手車式兩種，適配XGN17-40.5、JYN1-40.5、KYN10-40.5等開關柜型號。
