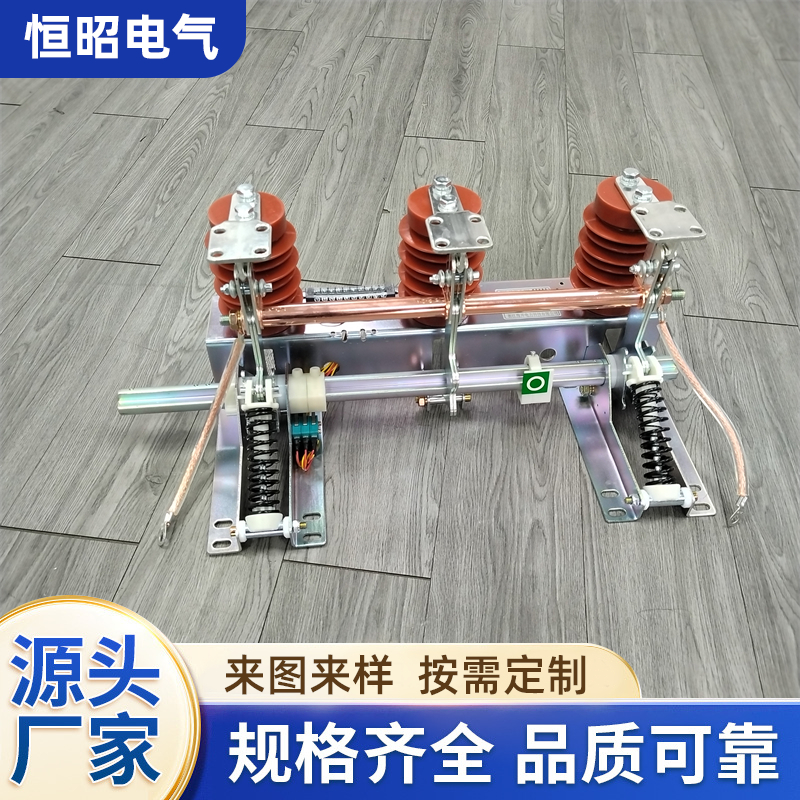

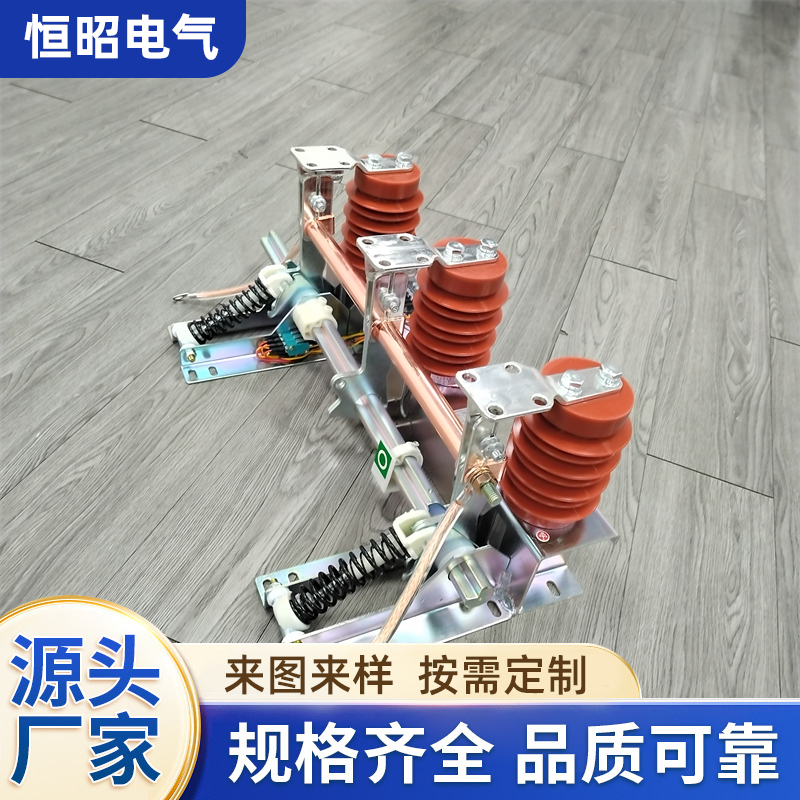

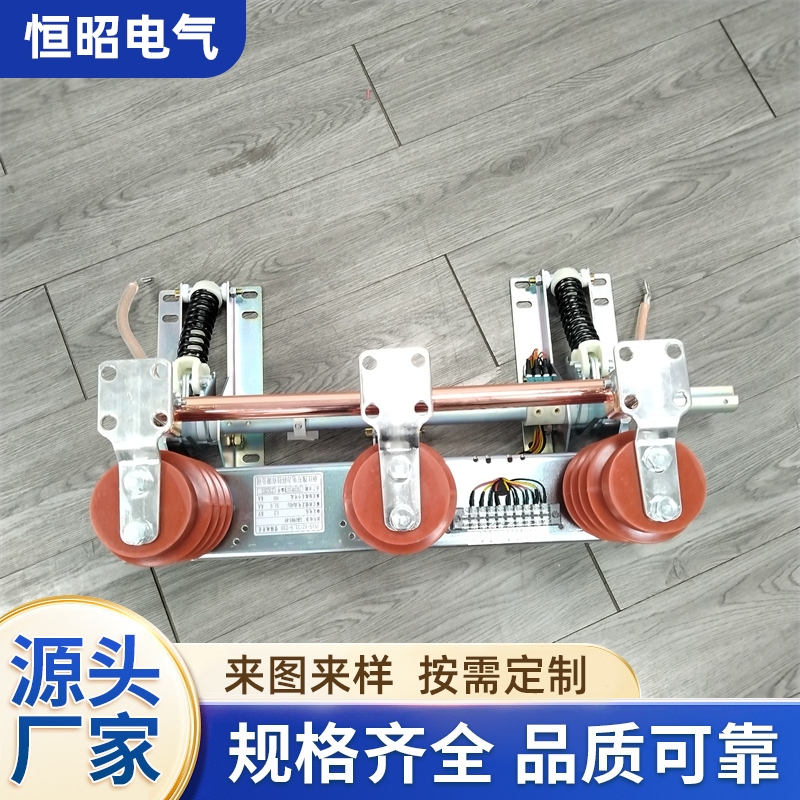

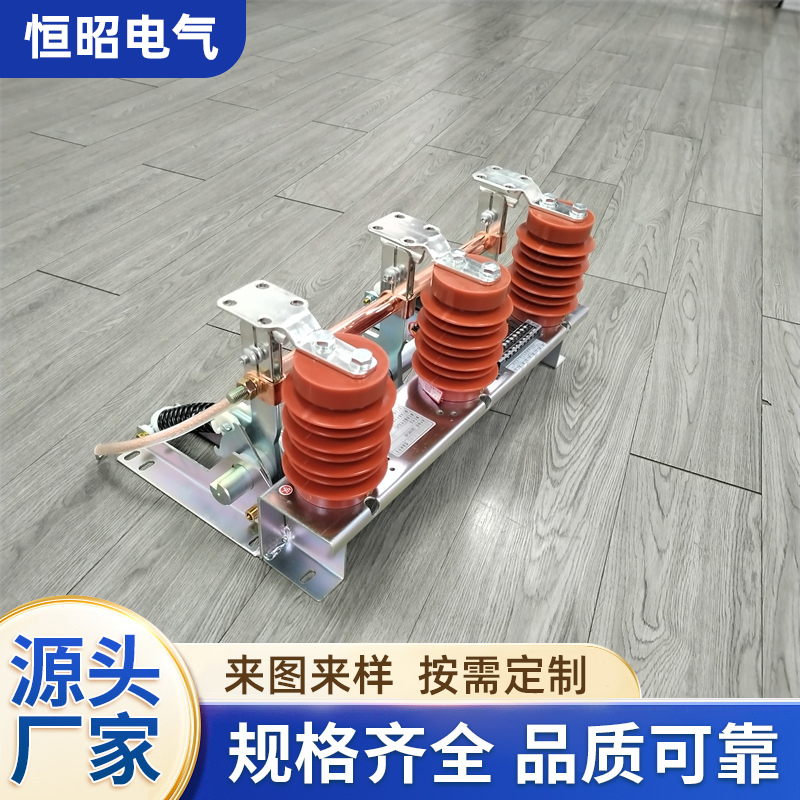

一種適用于戶內3~12KV三相交流50Hz電力系統的接地開關JN15戶內高壓接地開關是一種適用于戶內3~12KV三相交流50Hz電力系統的高壓電器設備,主要與各型號高壓開關柜配套使用,也可用于高壓設備檢修時的接地保護。 其工作環境要求海拔不超過1000米,環境溫度-10℃至+40℃,地震烈度≤8度,適用于無火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈振動的場所。 該接地開關由支架、接地刀裝配、靜觸頭、傳感器等部件組成,支架采用薄鋼板焊接成型。其工作原理是通過操作機構帶動主軸旋轉,利用壓簧儲能實現快速分合閘動作,合閘時接地刀與靜觸頭通過碟形彈簧接觸。該產品在結構設計上注重減少體積與重量,分合閘速度不受人工操作速度影響。
JN15戶內高壓接地開關產品型號為JN15,適用于戶內3-12KV三相交流50Hz的電力系統中,具有一定的關合能力以保護開關設備內其它電氣設備不受損壞,可與各種高壓開關柜配套使用,作為高壓電器設備檢修時接地保護用,使用環境條件包括周圍空氣溫度上限+40℃、下限-10℃,海拔高度不超過1000米,地震烈度不超過8度,以及無火災、爆炸危險、嚴重粉塵、化學腐蝕有劇烈振動場所。
JN15戶內高壓接地開關的工作原理是通過操作機構帶動主軸旋轉,利用壓簧儲能實現快速分合閘動作,合閘時接地刀與靜觸頭通過碟形彈簧可靠接觸。一、環境條件1.適用于以下環境條件:a.海拔高度不超過1000米。b.環境溫度不高于+40℃,不低于-10℃。c.相對濕度日平均不大于95%,月平均不大于90%。d.地震烈度不超過8度。2.不適用于下列場所:a.安裝場所在有嚴重影響接地開關絕緣和導電能力的氣體、蒸汽、化學性沉淀、煙霧、灰塵污垢以及其爆炸侵蝕物質。b.安裝場所存在頻繁劇烈的震動。二、結構和工作原理1.主要結構:接地開關有支架、接地刀裝配、靜觸頭、傳感器、軸、拐臂、壓簧、導電套管、軟連接組成。注:支架由薄鋼板彎曲后焊接成部件,其余均為組裝式零部件。2.工作原理:a.當操作操動機構使接地開關合閘時,作為力矩使主軸克服阻力矩,帶動拐臂沿合閘方向轉動,并使接地刀上的操縱桿通過壓簧死點,壓簧釋放能量,使接地開關快速合閘,在合閘位置。接地刀組件上的接地刀通過碟形彈簧和靜觸頭的凸緣部牢固可靠地接觸。b.分閘操作時,作用力矩使主軸克服主力矩及彈簧力,帶動拐臂沿分閘方向轉動,并使接地刀壓簧通過死點,壓簧儲能結束,以備下次合閘。c.接地開關和合閘速度與人的操作速度無關。
