1?無線SF6密度傳感器產品介紹

SF6氣體具有良好的絕緣性能和滅弧性能，現階段被廣泛應用于高壓電氣設備中，是較為理想的絕緣及滅弧介質。其工作氣壓的高低對設備的安全可靠具有直接的影響，如果SF6氣體泄漏導致密度下降，高壓電氣設備就會存在安全隱患甚至導致事故發生。對SF6高壓電氣設備氣體密度的監測是電力行業對設備監測的一個重要的組成

部分。

無線SF6密度傳感器具有在線測量SF6溫度、壓力和密度的功能，通過無線的方式上發監測數據，同時在發送間隔間能以休眠模式低功耗運行。本產品結構外形小巧、

測量精度高、抗干擾能力強、性能可靠；采用電池供電、數據無線傳輸，現場安裝使用方便。

2?應用場景

SF6絕緣組合電器（GIS）、SF6絕緣斷路器等密閉容器的SF6密度監測。

3. 產品特點

l符合國網Q/GDW 12355_4-2023《智慧變電站技術規范 第4部分：數字化遠傳表計》

l符合國網Q/GDW 12020-2019《輸變電設備物聯網微功率無線網通信協議》

l符合電力行標DL/T 2807-2024《輸變電設備物聯網微功率無線網通信協議》

l自主研發MEMS壓力傳感器件、LoRa通信模組（感傳一體）

l自主研發自校驗技術，解決長期監測漂移問題

l支持雙向通信，可遠程配置傳感器業務數據周期、告警閾值等

l采用電池供電、無線通信，安裝方便

l采用低功耗微控制技術，電池壽命6年以上

l保留原有表計，加裝三通閥接頭固定，不停電安裝（有免拆卸校驗三通閥）

l安裝后不會改變原有密度表結構或功能。

4. 技術參數

5. 結構尺寸

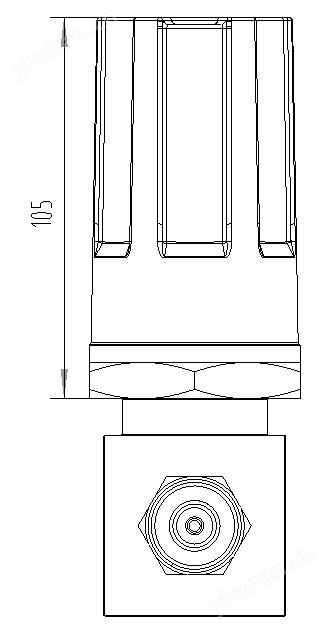

無線傳感器結構如下圖所示，包含：充氣接頭、轉接接頭、三通閥、傳感器接頭 和無線傳感器本體五個部分。該裝置的結構如下圖所示，單位：mm。

6. 安裝指導

安裝流程：

1) 確認間隔名稱，記錄開關設備廠家型號，傳感器型號是否符合此工程。確認傳感器的功能類型，如：氣體壓力傳感器、氣體壓力微水兩項傳感器、油壓傳感器等。

2) 根據安裝位置、傳感器ID等信息，填寫《傳感器安裝數據表》，重點比對開關的原始氣壓數據。

3) 關閉開關逆止閥（如有），在工作區域做好防護，高處作業，須佩戴安全帶及監護人到位。

4) 清理安裝的連接部位，查看絲扣有無損傷，記錄直徑數據。用無毛紙擦拭。

5) 檢查傳感器密封面、密封圈、氣道，有無異物，使用無毛紙、酒精，配合吸塵器進行清理。

6) 密封圈上，涂抹少量的硅脂。

7) 安裝時，端正兩對接面，平正的旋入絲扣，緊固。

注意事項：

1) 傳感器的安裝調試應由專業人員進行。

2) 傳感器上電使用前請仔細閱讀說明書。應遵照國家和電力行業相關規程，并參照說明書對傳感器進行操作、調整和測試。如有隨機材料，相關部分以資料為準

3) 安裝位置宜不擋住原來的表計。傳感器的安裝應規范、安全，安裝方式和位置不影響輸變電主輔設備的安全運行和檢修維護。

4) 無線傳感器應避免信號消失，保證信號可靠傳輸。

5) 傳感器應避免接觸油污、化學腐蝕、強酸堿性物質。

6) 安裝時，人不要站在下風位，要在側面工作。

7) 戶外產品安裝，需在空氣濕度不大于75%的環境下進行。對于帶微水功能的傳感器，應采取措施，減少暴露在空氣中的時間。時間控制在3分鐘以內。
