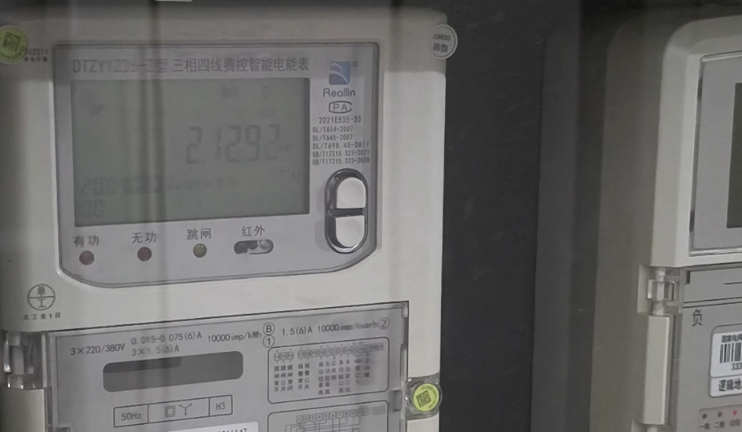

老王是廠里干了8年的老電工，每周固定抄表巡檢早已成習慣。這天他像往常一樣查看車間總電表，目光掃過有功電量時沒發現異常，可瞥到無功數據時，心里咯噔一下 ——無功3、無功4 數值明顯偏高，增速遠超無功1、無功2。憑著經驗他知道，這不是小問題，順著數據一查，果然揪出了藏在補償柜里的大隱患。

一、現場數據對比：一眼看出不對勁

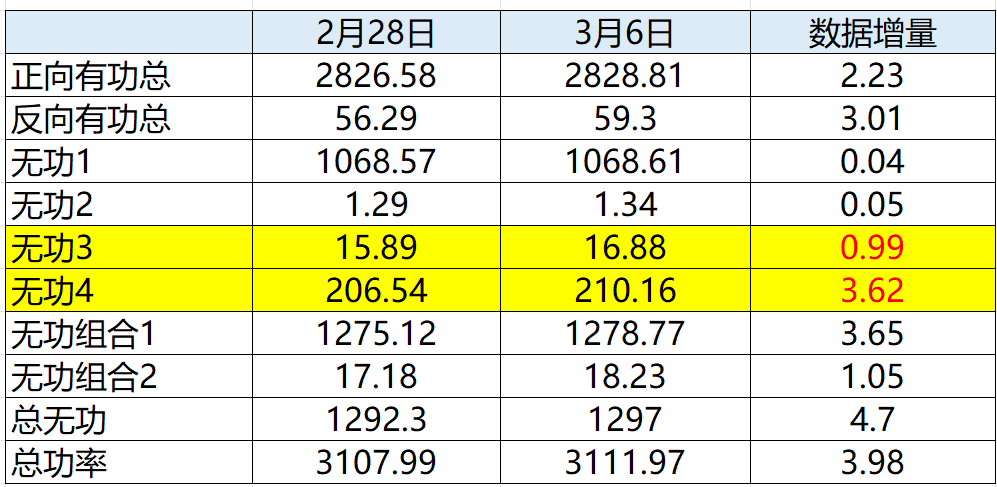

老王習慣把關鍵電量數據記在小本子上，兩次數據一對比，異常格外清晰：

l   無功1、無功2：6天僅增長0.04、0.05，幾乎沒變化

l    無功3：從15.89漲到16.88，增長0.99

l    無功4：從206.54漲到210.16，增長3.62

總無功增長4.7，絕大部分增量都來自無功3、無功4。

他清楚記得師傅說過：無功1、2是正常滯后補償，無功3、4是過補償信號。正常情況下這兩組數應該很低、漲得很慢，現在突然猛增，說明系統過補償了。

二、原理一講就懂：為啥過補會盯準無功3、4

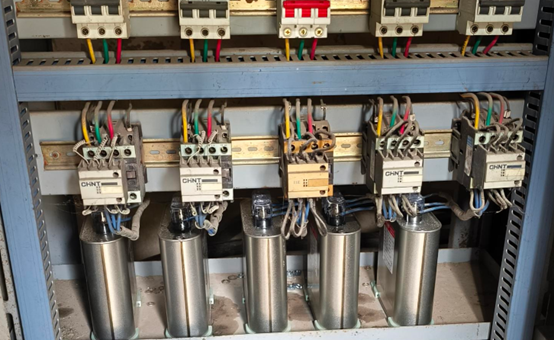

廠里的無功補償柜，靠交流接觸器自動投切電容：

l     負載大、需要無功時，接觸器吸合，電容投入

l     負載小、不需要時，接觸器斷開，電容退出

無功1、無功2：記錄正常滯后補償?shù)臒o功電量

無功3、無功4：記錄補償過量、反向無功的數值

這次異常，就是接觸器黏連了——觸點吸合后粘死斷不開，電容一直投在里面不停工作，哪怕車間負載很低，照樣過量補償，所有多余無功全都算在無功3、無功4上。

三、現場實操：鉗流表 3 分鐘確診故障

老王沒耽誤，直接拿鉗流表去補償柜排查，步驟簡單實用：

1.把補償柜切到手動，全部切除電容

2.用鉗流表依次卡每個接觸器的輸出端線路

3.查到第三路時，明明已切除，卻還有明顯電容電流

確診：這只交流接觸器觸點黏連，電容無法退出，持續過補。

四、不及時處理的隱患：小問題變大故障

老王后怕地說，很多電工覺得過補不影響開機，其實危害很大：

1.電容提前報廢：長期滿負荷運行，溫度升高、絕緣老化，容易鼓包、爆裂。

2.電費多花錢：無功過補會被電網考核，產生力調電費罰款。

3.設備連帶損壞：接觸器黏連引發的過補，還會拉高系統電壓，損傷電機、儀表等設備。

五、老電工巡檢經驗：3 招避開無功陷阱

1.巡檢必看全無功數據：不只看有功，每周記錄無功1-4數值與增速，建立臺賬，早發現早處理。

2.看電表象限快速判斷：下班低負載時，電表正常在1、2象限；若跳到3、4象限，立刻警惕過補。

3.異常先查接觸器：無功3、4突增，優先用鉗流表查補償柜接觸器，90%都是黏連問題。

無功數據不是擺設，無功3、無功4更是系統故障的預警燈。像老王遇到的情況，看似只是數據異常，根源是接觸器黏連引發的過補。及時處理能保住電容、省下罰款；拖延不管，小故障會變成停機、設備損壞的麻煩。電工巡檢，別只盯有功電量，把無功全數據納入常規檢查，才能真正守住配電系統安全。
