產品詳情
MCP采煤機軟電纜1.14KV
1 礦用橡套電纜用途;適用于額定電壓1.9/3.3kV及以下采煤機及類似設備的電源連接。。
2 礦用橡套電纜工作條件;
2.1 額定電壓U0/U分別為0.66/1.14kV、1.9/3.3kV。
2.2 電纜導體的*允許工作溫度為90℃。
2.3 電纜的zui小彎曲半徑為電纜直徑的6倍。
2.4 黃色護套電纜不得在日光下*暴露。
3 礦用橡套電纜產品型號見表1。
MC采煤機電纜MC礦用橡套電纜MC電纜MC采煤機橡套電纜
MC-0.38/0.66 采煤機橡套軟電纜 額定電壓為0.38/0.66KV采煤及類似設備的電源連接
MCP-0.38/0.66 采煤機橡套軟電纜 額定電壓為0.38/0.66KV采煤及類似設備的電源連接
MCP-0.66/1.14 采煤機橡套軟電纜 額定電壓為0.66/1.44KV采煤及類似設備的電源連接
MCP-1.9/3.3 采煤機橡套軟電纜 額定電壓為1.9/3.3KV采煤及類似設備的電源連接
MCPT-1.9/3.3 采煤機橡套軟電纜 額定電壓為1.9/3.3KV采煤及類似設備的電源連接
MCPTJ-0.66/1.14 采煤機監視型橡套軟電纜 額定電壓為 0.66/1.14KV 采煤及類似設備的電源連接
MCPTJ-1.9/3.3 采煤機監視型橡套軟電纜 額定電壓為 1.9/3.3KV 采煤及類似設備的電源連接
本廠鄭重聲明：
1、簽訂產品質量保障書，承諾-不合格產品絕不出廠。
2、兩年內產品質量跟蹤服務，并將客戶服務記錄在檔案保存20年。
3、確因產品質量問題，我廠將保修、包退、包換、滿足客戶要求。
產品規格：根據客戶的要求定做
產品數量：起訂量為100米，100米-200米價格上浮
包裝說明：米數短的盤包裝，米數長的電纜軸包裝
價格說明：，價格根據銅價的上浮下降隨時更新全稱：天津市電纜總廠*分廠

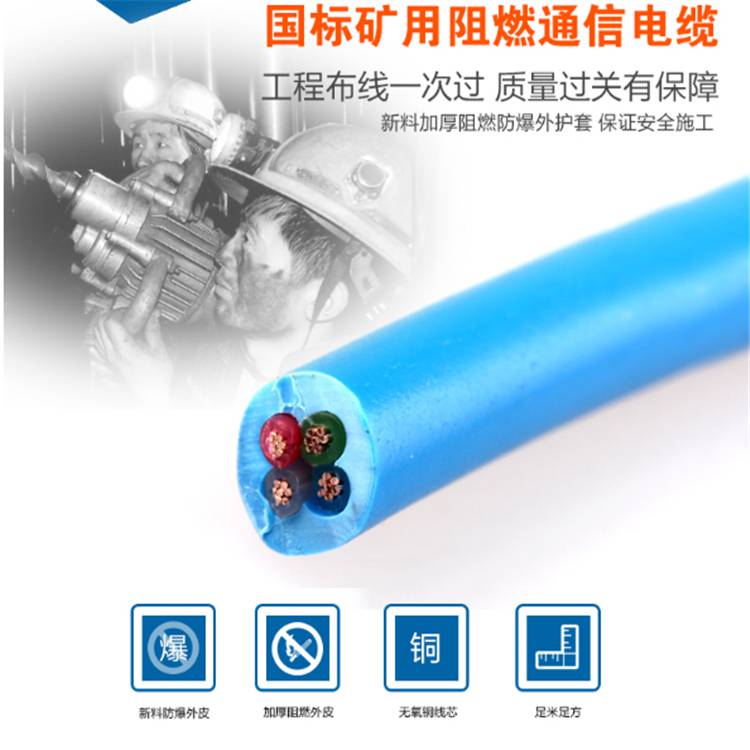

礦用通信電纜采用標準：MT818.14-1999
MHYV (1×2 2×2 1×4 5×2) ×7/0.28聚乙烯絕緣聚氯乙烯護套煤礦用通信電纜用于平巷斜巷及機電硐室
MHJYV 4/0.28銅線+3/0.28鋼線 1×2 2×2加強線芯聚乙烯絕緣聚氯乙烯護套煤礦用通信電纜用于機械損傷較高平巷和斜巷
MHYAV 1/0.8 (20×2 30×2 50×2) ×0.8聚乙烯絕緣鋁聚乙烯粘結層聚氯乙烯護套煤礦用通信電纜用于較潮濕的斜井和平巷
MHYA32 (30×2 50×2 80×2) ×0.8聚乙烯絕緣鋁聚乙烯粘結層鋼絲鎧裝聚氯乙烯護套煤礦用通信電纜用于豎井和斜井
命名代號
煤礦用阻燃通信電纜 ........................ MH
銅質線芯...........................................省略
聚乙烯絕緣 .......................................Y
鋁一聚乙烯粘結護套...........................A
聚乙烯內護套 .....................................省略
編織鎧裝.............................................. B
聚氯乙烯護套 .....................................V
細圓鋼絲鎧裝、聚氯乙烯外被層...........32
產品表示方法
產品用型號、規格表示。如：
a）具有30個對絞線芯的煤礦用聚乙烯絕緣鋁一聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜，
表示為： MHYA32 30×2
b）具有1個星絞線芯的煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜，表示為：MHYV 1×4
主要技術性能及指標
20℃時導體直流電阻Ω/km 7/0.28 ≤45 7/0.28(3鋼4銅)≤73 1/0.8≤36.7
固有衰減（800～1000HZ） dB/km ≤1.1 ≤1.3 ≤0.95
20℃時電纜絕緣線芯絕緣電阻 MΩ.km ≥3000
線對工作電容（800～1000HZ） uF/km ≤0.06
近端串音衰減（800～1000HZ） dB/500m ≥70
電感（800～1000HZ） uH/km ≤800
耐交流工頻電壓 1.5KV/1min通過
直流電阻差 ≤環阻的2%
8、電纜的使用特性
電纜導體的長期允許工作溫度-40～+50℃；
月平均相對濕度為≤95%（+25℃時）
電纜允許附設與安裝的溫度應不大于-10℃
電纜小彎曲半徑：MHYV、MHJYV型電纜為電纜外徑的10倍，其它型號的電纜為外徑的15倍。
